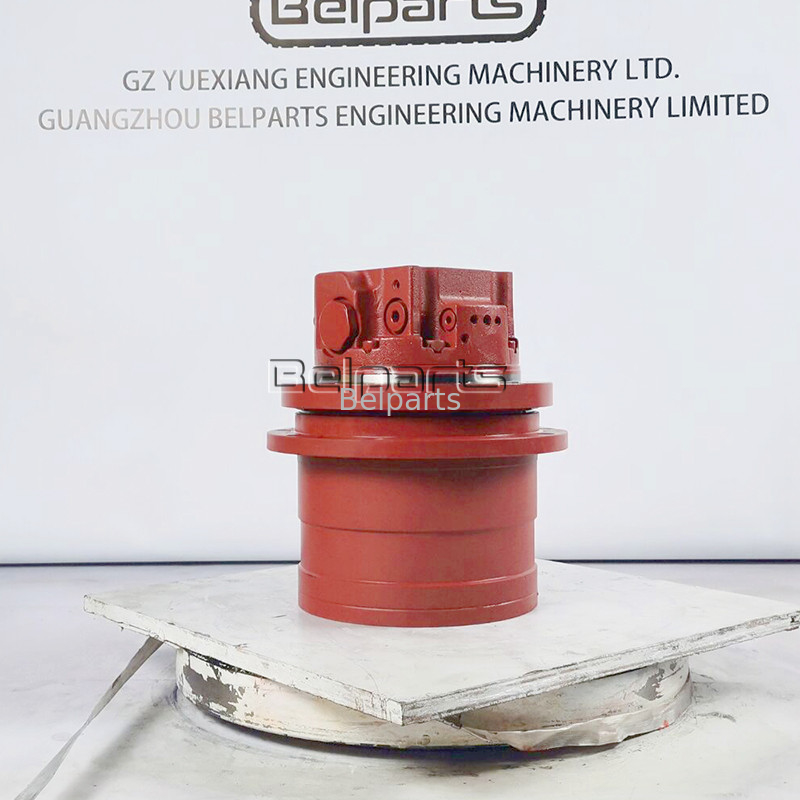

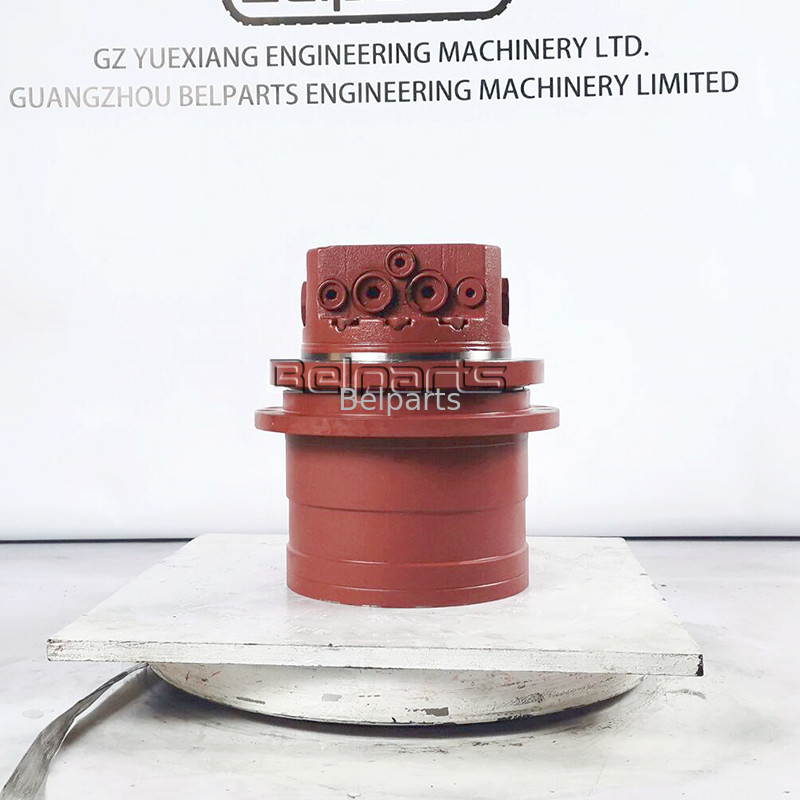

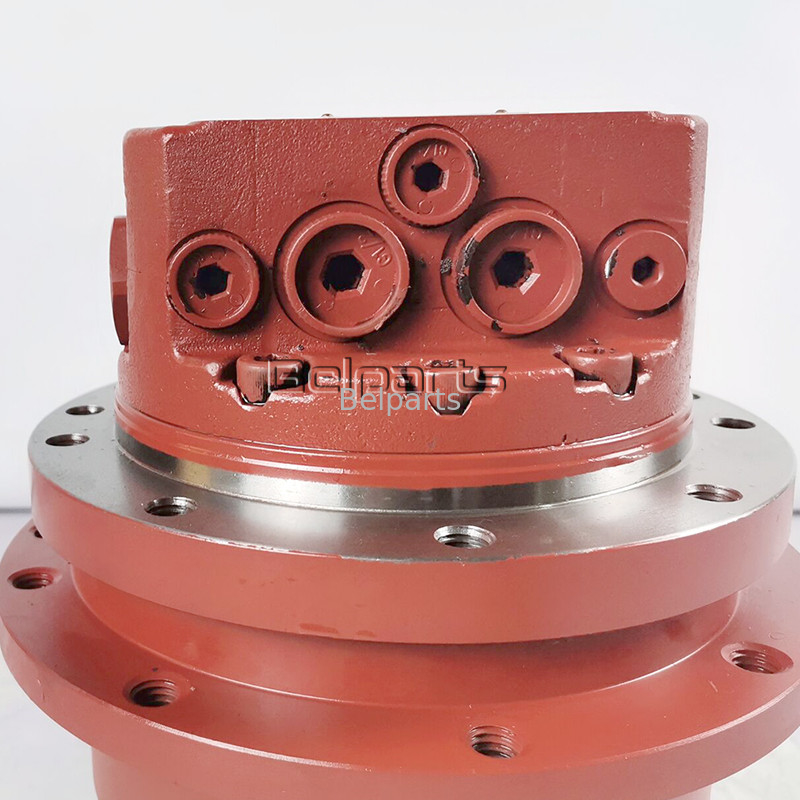

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Final Drive 22N-60-51300 FU1BB25159640A Mini Excavator Travel Motor
Συνέλευση μηχανών ταξιδιού εκσκαφέων
,E325cl συνέλευση μηχανών ταξιδιού
,Pc50 συνέλευση μηχανών ταξιδιού
Βαριά Ροπή 6300 N·m & Εφαρμογή Γραναζιού 12 μπουλονιών 230mm για Γαιοπροχωματουργικά Μηχανήματα Komatsu 5.0–6.0T.Άμεση αντικατάσταση OEM διπλής μετατόπισης υδραυλικός μηχανισμός μετακίνησης πλήρης με πλανητικό κιβώτιο ταχυτήτων 47.5:1, σχεδιασμένος ειδικά για μηχανήματα Komatsu PC45MR-5, PC50MR-5 και PC55MR-5 με γρανάζι 12 οπών.
(Εξουσιοδότηση επαληθευμένη μέσω καταλόγων ανταλλακτικών Komatsu EPC & συμπαγών υδραυλικών βάσεων δεδομένων)
| Παράμετρος Μηχανικής Σχεδίασης | Επαληθευμένη Μετρική Τιμή |
|---|---|
| Αριθμοί Ανταλλακτικών OEM Komatsu | 22N-60-51300, FU1BB25159640A |
| Συμβατά Μηχανήματα Komatsu | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| Πλατφόρμα Πυρήνα Μηχανισμού Κίνησης | Βαρέως Τύπου Σειρά Αξονικών Εμβόλων 2 Ταχυτήτων |
| Κατηγορία Βάρους Εκσκαφέα | 5.0 – 6.0 Τόνοι (Σειρά MR-5 Modern) |
| Μετατόπιση (Υψηλή / Χαμηλή) | 19 / 34 mL/rev |
| Ροπή Εξόδου (Υψηλή / Χαμηλή) | 3500 / 6300 N·m |
| Ταχύτητα Άξονα Εξόδου (Υψηλή / Χαμηλή) | 55 / 30 rpm |
| Πίεση Λειτουργίας Κυκλώματος | 24.5 MPa |
| Ονομαστική Παροχή Εισόδου | 50 L/min |
| Λόγος Πλανητικής Μείωσης | 47.5 : 1 (Μείωση Υψηλής Ροπής) |
| Κατάσταση / Εγγύηση | 100% Ολοκαίνουργιο / 12 Μήνες |
(Μετρήσεις ακριβείας για ενισχυμένα πλαίσια ερπύστριες Komatsu MR-5 με 12 μπουλόνια)

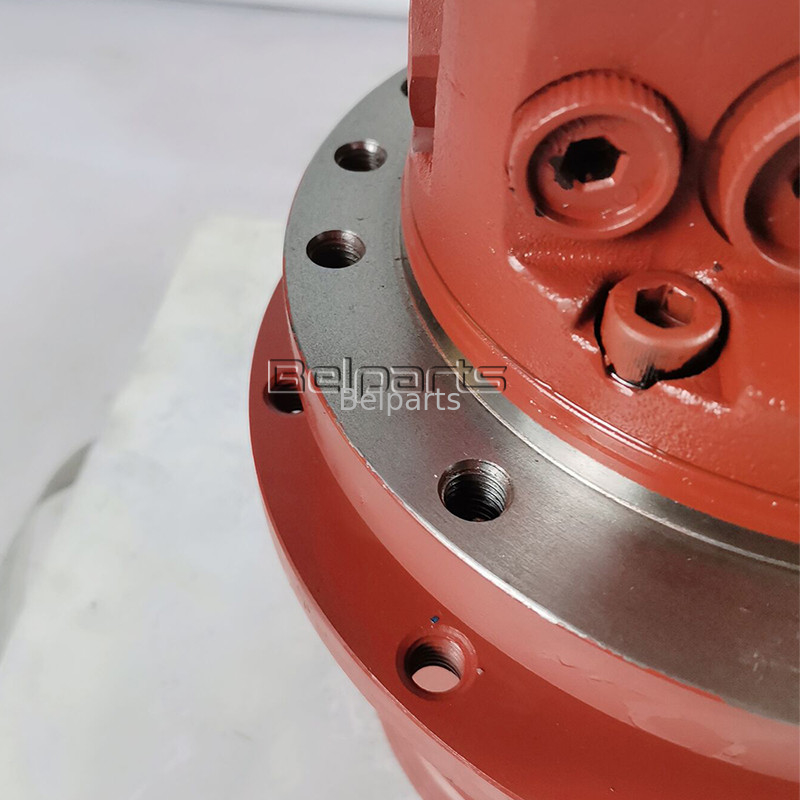

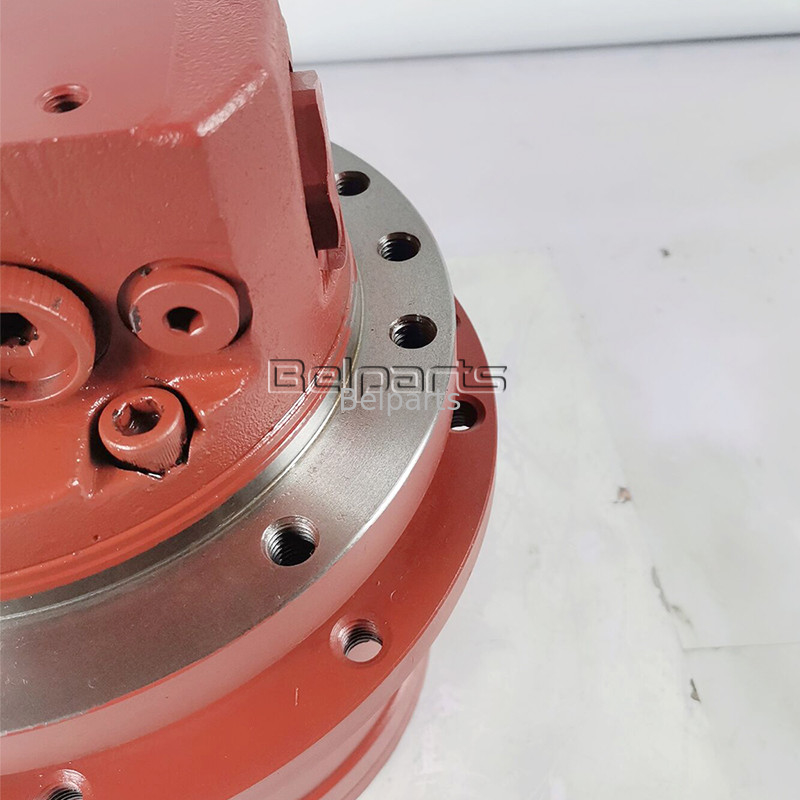

| Μηχανική Διασύνδεση | Παράμετρος Διάστασης | Ρόλος Εφαρμογής Εγκατάστασης |
|---|---|---|
| Διάμετρος Κεντραρίσματος Πλαισίου Σασί | 180 mm | Ενισχυμένο εσωτερικό κεντράρισμα πλαισίου |
| Μοτίβο Μπουλονιών Πλαισίου Ερπύστριας | 9 × φ14 mm | Ενισχυμένος κύκλος μπουλονιών M14 για στήριξη πλαισίου |
| Κεντράρισμα Γραναζιού Κίνησης (Εσωτ. Διάμετρος) | 230 mm | Σύγχρονο κεντράρισμα γραναζιού κίνησης 230 mm |
| Μοτίβο Μπουλονιών Γραναζιού Κίνησης | 12 × φ14 mm | Ειδικό μοτίβο M14 12 μπουλονιών MR-5 για υψηλή αντοχή σε διάτμηση |
Αντιμετωπίζετε αστοχία μπουλονιών γραναζιού κατά την αντικατάσταση των κινήσεων, ή παρατηρείτε καθυστέρηση στην ερπύστρια κατά τη μετακίνηση υπό φορτίο;Τα σύγχρονα εκσκαπτικά μηχανήματα Komatsu Dash-5 (MR-5) αναβάθμισαν τη διεπαφή γραναζιού κίνησης σε κύκλο μπουλονιών M14 12 οπών (κεντράρισμα 230 mm) για την κατανομή της βαριάς ροπής έλξης 6300 N·m. Η εγκατάσταση παλαιότερων κινήσεων 9 οπών (όπως 22M-60-32501) δημιουργεί σοβαρή αστοχία ευθυγράμμισης μπουλονιών. Μετά από εκτεταμένη χρήση στα 24.5 MPa, η εσωτερική διαρροή πίεσης μέσω του εμβόλου ελέγχου μετατόπισης 34 mL/r προκαλεί αργή αλλαγή ταχυτήτων, εμποδίζοντας τον μηχανισμό να αποδώσει πλήρως τη δύναμη εκκίνησης χαμηλής ταχύτητας 6300 N·m. Η εγκατάσταση της μηχανικά κατεργασμένης ακριβείας 22N-60-51300 τελικής κίνησης εγγυάται 100% ευθυγράμμιση 12 μπουλονιών, ασφαλή σύσφιξη M14 και πλήρη υδραυλική πρόσφυση για αναρρίχηση.
Ε: Πώς μπορώ να επαληθεύσω ότι το Komatsu μου απαιτεί αυτήν την κίνηση γραναζιού 12 οπών αντί για την παλαιότερη έκδοση 9 οπών; Α: Μετρήστε τις οπές μπουλονιών στήριξης στο γρανάζι κίνησης σας. Εάν το μηχάνημά σας είναι μοντέλο Dash-5 (PC45MR-5, PC50MR-5, PC55MR-5) με 12 οπές μπουλονιών γραναζιού (φ14 mm) και εσωτερικό κεντράρισμα 230 mm, απαιτεί αυτήν τη βαρέως τύπου μονάδα 22N-60-51300. (Παλαιότερα μοντέλα MR-3 χρησιμοποιούν συνήθως 9 οπές γραναζιού).
Ε: Ποιο είναι το υποχρεωτικό πρωτόκολλο λίπανσης εκκίνησης για αυτήν την αντικατάσταση κίνησης; Α: Προ-γεμίστε το περίβλημα του υδραυλικού κινητήρα με φρέσκο υγρό ISO VG 46 μέσω της άνω τάπας εξαέρωσης του περιβλήματος. Ξεχωριστά, γεμίστε το πλανητικό κιβώτιο ταχυτήτων με λιπαντικό γραναζιών ακραίας πίεσης SAE 80W-90 μέχρι την οριζόντια τάπα ελέγχου στάθμης λαδιού πριν εκκινήσετε τον κινητήρα.
Ε: Πώς γίνεται η αντιστοίχιση του 22N-60-51300 με το FU1BB25159640A στα μοντέλα Dash-5; Α: Το 22N-60-51300 (OEM Komatsu) και το FU1BB25159640A (Σήμανση Κατασκευαστή) είναι εργοστασιακά πανομοιότυπες ονομασίες που καθορίζονται σε όλα τα μοντέλα PC45MR-5 έως PC55MR-5, μοιράζονται πανομοιότυπα κεντραρίσματα γραναζιού 12 οπών 230 mm και λόγους μείωσης 47.5:1 για ενοποίηση αποθέματος ενός SKU.
Ε: Ποιο είναι το πρότυπο συσκευασίας εξαγωγής για διεθνείς μεταφορές; Α: Κάθε μονάδα κίνησης επεξεργάζεται εσωτερικά με υγρό προστασίας από τη σκουριά κατά τη μεταφορά, σφραγίζεται μέσα σε βαριά πολυστρωματική μεμβράνη προστασίας από διάβρωση υδρατμών (VCI) και βιδώνεται με ασφάλεια μέσα σε ένα ξύλινο κιβώτιο εξαγωγής πιστοποιημένο κατά ISPM-15, κατασκευασμένο για μεταφορά σε εμπορευματοκιβώτια και αεροπορικές μεταφορές.
