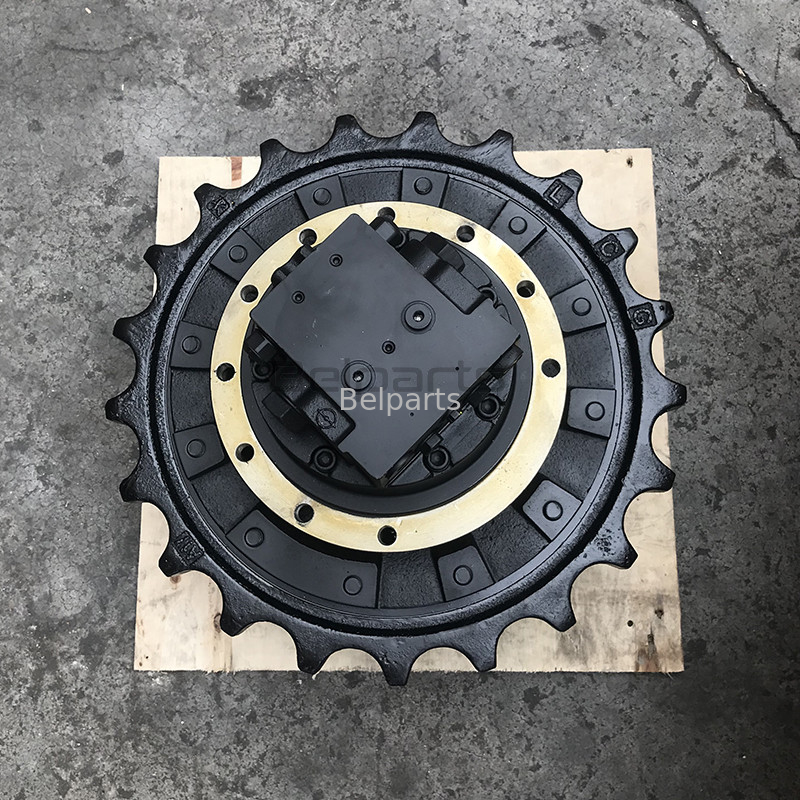

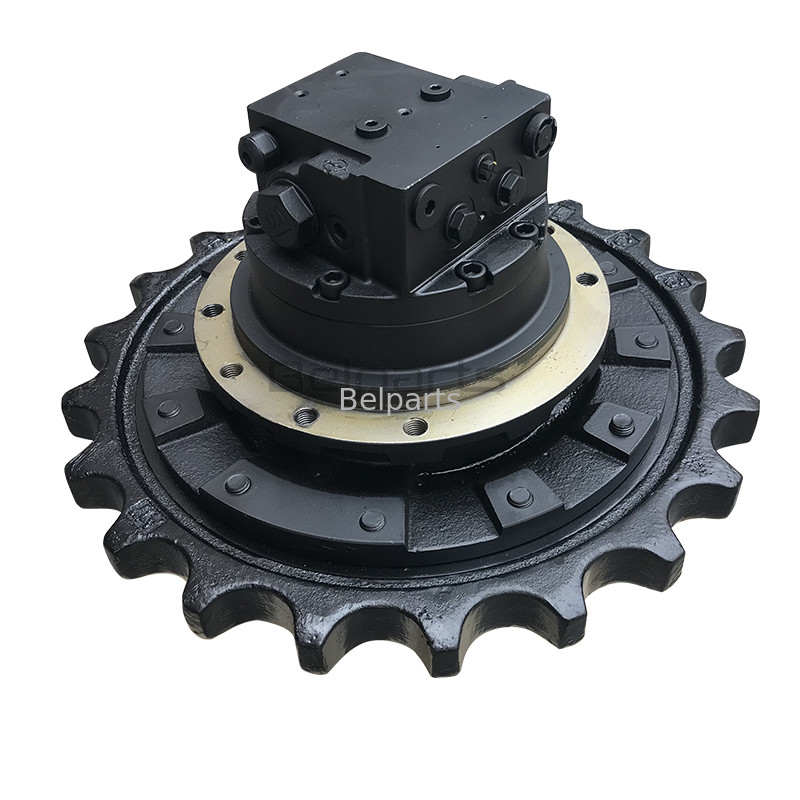

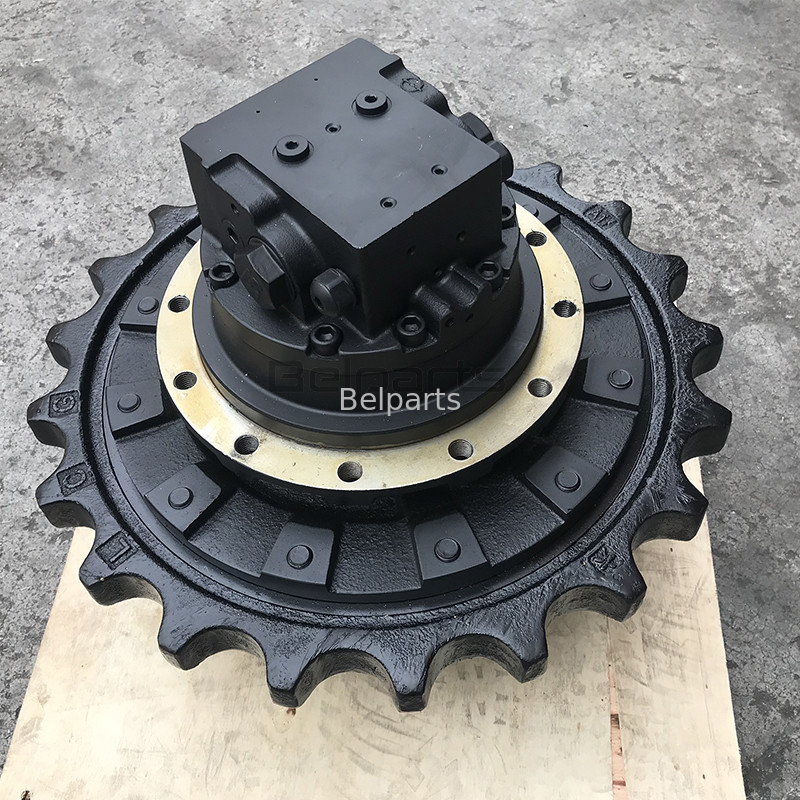

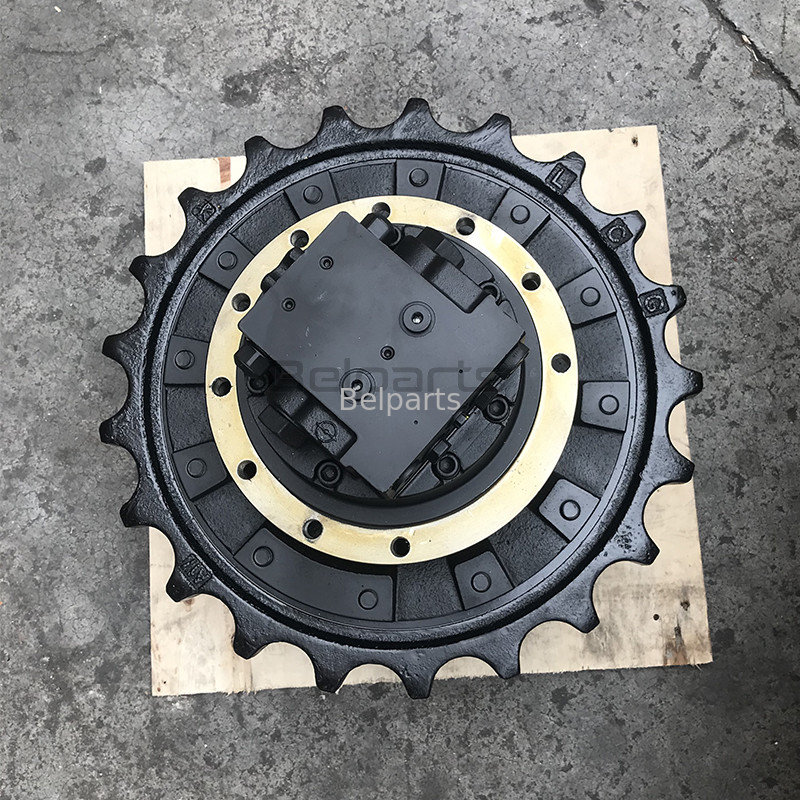

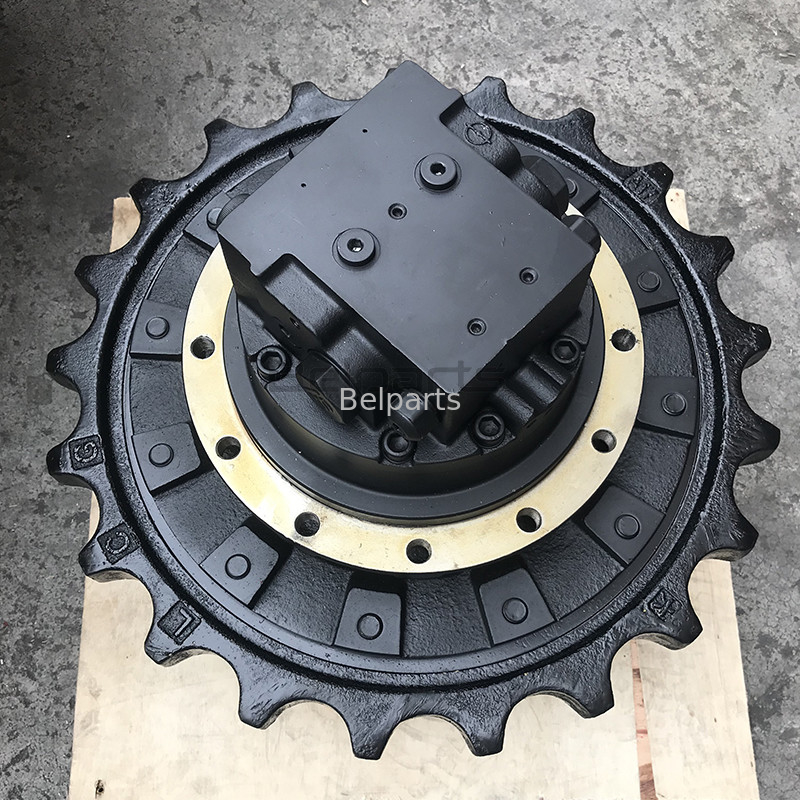

172900-66370 182900-33470 Τελική Κίνηση για Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Travel Motor
Βαριά Εφαρμογή Γρανάζης 230mm & Βάθος Πιλότου 75.5mm για Εκσκαφείς Yanmar 5.0–6.0T. Αντικατάσταση OEM Nabtesco GM06VL / TM06N διπλής μετατόπισης (Snellgange 2-Speed) υδραυλικός κινητήρας κίνησης πλήρης με ενσωματωμένο πλανητικό κιβώτιο μειωτήρα, σχεδιασμένος ειδικά για μίνι εκσκαφείς Yanmar B6U VIO60-6B.
1. Τεχνικές Προδιαγραφές Λειτουργίας
(Επαλήθευση μέσω καταλόγων ανταλλακτικών Yanmar EPC & βάσεων δεδομένων μηχανικής GM06VL/TM06N)
| Μηχανική Παράμετρος | Επαληθευμένη Μετρική Τιμή |
|---|---|
| Αριθμοί Ανταλλακτικών OEM YANMAR | Α: Οι , και (Εναλλακτικό: 17290066370, 18290033470, 182900-3347) |
| Πλατφόρμα Πυρήνα Κίνησης Κινητήρα | Nabtesco GM06VL Εναλλακτικό / Σειρά TM06N (Αξονικός Πίσω 2-Speed) |
| Συμβατό Μηχάνημα Yanmar | YANMAR B6U VIO60-6B(Ταιριάζει επίσης σε σειρές B6, B50-2) |
| Κατηγορία Βάρους Εκσκαφέα | Κατηγορία 5.0 – 6.0 Τόνων |
| Πίεση Λειτουργίας Υδραυλικού Συστήματος | 21.0 – 24.5 MPa |
| Σχέδιο Βιδών Στήριξης Σασί | 9 × M14 (Βίδες Πλαισίου φ14 mm) |
| Σχέδιο Βιδών Γρανάζης Κίνησης | 12 × M14 (Βίδες Γρανάζης φ14 mm) |
| Καθαρό Βάρος Μονάδας | 61.0 kg (Στιβαρή Δομή Χυτοσιδήρου) |
| Μέγεθος Συσκευασίας Κιβωτίου | 38 × 38 × 49 cm |
| Κατάσταση / Εγγύηση | 100% Ολοκαίνουργιο / 12 Μήνες |
2. Πλήρες Σχέδιο Κάτω Σασί & Διαστάσεις Στήριξης
(Άμεσες μηχανικές μετρήσεις από σχέδιο TM06N για πλαίσια ερπύστριων Yanmar B6U)
| Δείκτης Διάστασης | Μετρική Τιμή | Ρόλος & Περιγραφή Εφαρμογής |
|---|---|---|
| A (Βάθος Βήματος Πιλότου) | 75.5 mm | Βάθος εντοπισμού κάτω σασί με βαθιά εμπλοκή |
| ØB (Εξωτερικός Πιλότος Πλαισίου) | 220 mm | Εξωτερικό δακτύλιο στήριξης πλαισίου |
| ØC (Εσωτερικός Πιλότος Πλαισίου) | 180 mm | Εσωτερικός δακτύλιο εντοπισμού πλαισίου ερπύστριας |
| ØD (Εσωτερικός Πιλότος Γρανάζης) | 230 mm | Στιβαρό κεντράρισμα γρανάζης κίνησης 230 mm |
| ØE (Κύκλος Βιδών Γρανάζης PCD) | 262 mm | Κύκλος βημάτων 12 οπών για γρανάζη κίνησης |
| ØF (Εξωτερική Διάμετρος Φλάντζας) | 284 mm | Κύρια διάμετρος φλάντζας στήριξης |
| Σχέδιο Βιδών Πλαισίου Ερπύστριας | 9 × M14 | Άμεση βιδωτή σύνδεση στο πλαίσιο κάτω σασί OEM |
| Σχέδιο Βιδών Γρανάζης Κίνησης | 12 × M14 | Σχέδιο 12 βιδών M14 για υψηλή αντοχή σε διάτμηση πρόσφυσης |
3. Επίλυση Παραμόρφωσης Φλάντζας & Καθυστέρησης Αλλαγής Δύο Ταχυτήτων Yanmar B6U VIO60-6B
Ο Yanmar B6U σας 6 τόνων καθυστερεί κατά τη βαριά ωθήση τάφρου ή τρέμει κατά την αλλαγή σε υψηλή ταχύτητα; Η πλατφόρμα μηδενικής ουράς Yanmar B6U μεταδίδει έντονη ροπή αντίστροφης περιστροφής μέσω της γρανάζης κίνησης 230 mm. Η συνεχής βαριά διαμόρφωση στα 24.5 MPa υποβάλλει το βάθος πιλότου 75.5 mm ( με 12xM14 οπές) και το βάθος βήματος 75.5 mm () σε σοβαρή ακτινική μόχλευση. Μετά από πολλές ώρες λειτουργίας, το εσωτερικό διάκενο των ρουλεμάν χαλαρώνει, προκαλώντας στα μειωτήρες GM06VL να εμπλέκονται σε ευθυγραμμισμένες γωνίες. Ταυτόχρονα, η μόλυνση του υγρού μέσα στο μπλοκ αλλαγής δύο ταχυτήτων Snellgange εμποδίζει την ομαλή αλλαγή μετατόπισης, αφήνοντας την ερπύστρια κολλημένη στην υψηλή ταχύτητα και εξαντλώντας την έλξη της χαμηλής ταχύτητας στην περιφέρεια. Α: Οι 172900-66370
αποκαθιστά την 100% ομόκεντρη ευθυγράμμιση 230 mm, εξαλείφει το διάκενο των γραναζιών και παρέχει αξιόπιστη διπλή ταχύτητα κίνησης.
4. Συχνές Ερωτήσεις (Τεχνικές & Εμπορικές)
Για Ιδιοκτήτες & Χειριστές Μηχανημάτων (Εσωτερικές Πληροφορίες C)Ε: Θα ταιριάζει αυτή η τελική κίνηση TM06N απευθείας στον Yanmar B6U μου χωρίς τροποποίηση της γρανάζης κίνησης; Α: Οι 172900-66370 και 182900-33470. Ο πιλότος πλαισίου 180 mm (ØC), ο πιλότος γρανάζης 230 mm (ØD), ο κύκλος βιδών γρανάζης 262 mm (ØE με 12xM14 οπές) και το βάθος βήματος 75.5 mm (A
) ευθυγραμμίζονται απρόσκοπτα με το υπάρχον πλαίσιο ερπύστριας B6U.Ε: Ποια είναι η υποχρεωτική διαδικασία λίπανσης εκκίνησης πριν από τη λειτουργία αυτής της αντικατάστασης κίνησης;
Α: Προ-γεμίστε το περίβλημα του υδραυλικού κινητήρα με φρέσκο υγρό ISO VG 46 μέσω της άνω τάπας αποστράγγισης του περιβλήματος. Ξεχωριστά, γεμίστε το πλανητικό κιβώτιο με λιπαντικό γραναζιών ακραίας πίεσης SAE 80W-90 μέχρι την οριζόντια τάπα ελέγχου στάθμης λαδιού πριν ξεκινήσετε τον κινητήρα.
Για Αντιπροσώπους Εξοπλισμού & Εγκαταστάσεις Επισκευής (Εσωτερικές Πληροφορίες B) Α: Οι 172900-66370 και 182900-33470 και το Nabtesco GM06VL? Α: Οι 172900-66370 και 182900-33470
είναι απευθείας εργοστασιακοί εναλλάξιμοι αριθμοί συναρμολόγησης για τις σειρές Yanmar B6U και B6. Αυτή η μονάδα TM06N λειτουργεί ως η βαριά αντικατάσταση για την αρχική πλατφόρμα Nabtesco GM06VL, επιτρέποντας την ενοποίηση αποθεμάτων με ενιαίο SKU.Ε: Ποιες είναι οι ακριβείς προδιαγραφές εφοδιαστικής εμπορευμάτων για εξαγωγική αποστολή;
