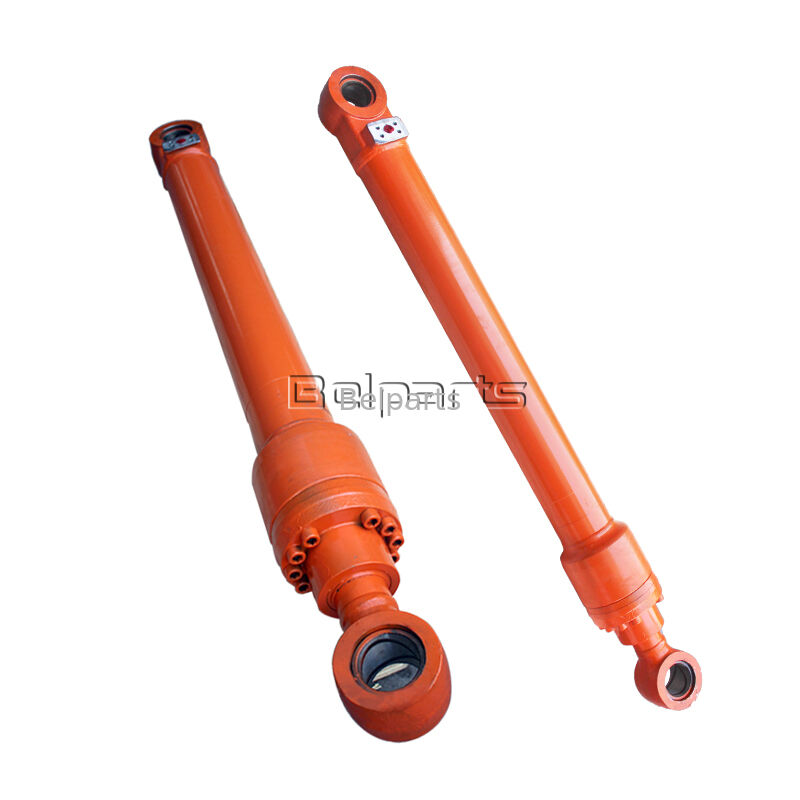

Komatsu PC220-5 / PC220LC-5 Υδραυλικός κύλινδρος βραχίονα | PN:206-63-X2120 | Premium Αντικατάσταση Aftermarket
1. Βασικές πληροφορίες προϊόντος
Αυτός ο υδραυλικός κύλινδρος βαρέως τύπου aftermarket κατασκευάζεται ακριβείας ως άμεση αντικατάσταση OEM για τους τυπικούς εκσκαφείς Komatsu PC220-5 και τους μεσαίους εκσκαφείς μεγάλης τροχιάς PC220LC-5. Ως βασικό στοιχείο υδραυλικής μετάδοσης κίνησης του μπροστινού εξαρτήματος εργασίας, ελέγχει την επέκταση και την ανάκληση του βραχίονα για την ολοκλήρωση της εκσκαφής, της αρπαγής βράχου, της φόρτωσης χύδην υλικού και της ισοπέδωσης του χώρου. Εφαρμόζεται ευρέως σε λατομεία πέτρας, δημοτικές μηχανικές, οδοποιίες και χωματουργικά έργα μεσαίας κλίμακας.
Όλοι οι κύλινδροι παράγονται αυστηρά σύμφωνα με τα αυθεντικά τεχνικά πρότυπα της Komatsu, με πλήρως σταθερές διαστάσεις τοποθέτησης, απόσταση οπών καρφίτσας και διάταξη υδραυλικής θύρας. Άμεση εγκατάσταση με μπουλόνι χωρίς κοπή, συγκόλληση ή οποιαδήποτε δευτερεύουσα επιτόπια τροποποίηση.
| Είδος |
Προσδιορισμός |
| Όνομα προϊόντος |
Κύλινδρος υδραυλικού βραχίονα (ραβδί). |
| Εφαρμοστέο μοντέλο |
Εκσκαφέας Komatsu PC220-5, PC220LC-5 |
| Αριθμός ανταλλακτικού OEM |
206-63-X2120 |
| Βαθμός προϊόντος |
Ολοκαίνουργιο Υψηλής Ποιότητας Aftermarket |
| Εγγύηση |
12 μήνες έναντι κατασκευαστικών ελαττωμάτων |
| MOQ |
1 μονάδα, επαρκές απόθεμα για άμεση αποστολή |
| Πρότυπο QC |
Πιστοποιημένο ISO9001, πλήρης υδραυλική πίεση & δοκιμή κυκλικής κόπωσης πριν από την παράδοση |
2. Βασικές τεχνικές παράμετροι
| # |
Μέρος Αρ. |
Περιγραφή |
Ποσ |
| G-1 |
(206-63-X2120) |
ΟΜΑΔΑ ΚΥΛΙΝΔΡΩΝ ΒΡΑΧΙΩΝ |
1 |
|
---- |
====================== |
|
| 1 |
206-63-02120 |
ΚΥΛΙΝΔΡΟΣ ΑΣΣ'Υ |
1 |
| 1 |
206-63-63340 |
Κύλινδρος |
1 |
| 2 |
707-76-80010 |
Πυκνός |
2 |
| 3 |
07145-00080 |
SEAL,Dust (KIT) |
4 |
| 4 |
206-63-63320 |
ΡΟΔΑ, ΕΜΒΟΛΟ |
1 |
| 5 |
707-27-14620 |
ΚΕΦΑΛΙ,ΚΥΛΙΝΔΡΟΣ |
1 |
| 6 |
07179-13114 |
RING,SNAP (KIT) |
1 |
| 7 |
176-63-56170 |
SEAL,Dust (KIT) |
1 |
| 8 |
707-52-90750 |
Πυκνός |
1 |
| 9 |
707-51-10030 |
ΣΥΣΚΕΥΑΣΙΑ, ROD (KIT) |
1 |
| 10 |
07000-15135 |
O-RING, Back-UP (KIT) |
1 |
| 11 |
07001-05135 |
ΔΑΚΤΥΛΙΔΙ, ΑΝΤΙΚΕΙΜΕΝΟ (ΚΙΤ) |
1 |
| 12 |
707-51-10630 |
ΔΑΧΤΥΛΙΔΙ, BUFFER (ΚΙΤ) |
1 |
| 13 |
01010-81875 |
ΜΠΟΛΤΟ (ΚΙΤ) |
12 |
| 14 |
707-41-11840 |
Ροδέλα |
12 |
| 15 |
707-36-14360 |
Εμβολο |
1 |
| 16 |
707-44-14180 |
ΔΑΚΤΥΛΙΟΣ,ΕΜΒΟΛΟ (ΚΙΤ) |
1 |
| 17 |
707-39-14820 |
ΔΑΧΤΥΛΙΔΙ, ΡΟΥΧΑ (ΚΙΤ) |
2 |
| 18 |
707-44-14910 |
Δαχτυλίδι |
2 |
| 19 |
07165-16870 |
ΠΑΧΥΛΟΣ, ΝΑΥΛΟΝ |
1 |
| 20 |
707-71-61011 |
ΕΜΒΟΛΟ |
1 |
| 21 |
707-71-60230 |
ΕΜΒΟΛΟ |
1 |
| 22 |
07020-00900 |
ΤΟΠΟΘΕΤΗΣΗ, ΓΡΑΣΟ (ΚΥΛΙΝΔΡΟ ΤΙΜΟΝΙΟΥ) |
1 |
| 23 |
707-71-32710 |
ΠΕΡΙΛΑΙΜΙΟ |
1 |
| 24 |
07001-05135 |
ΔΑΚΤΥΛΙΔΙ, ΑΝΤΙΚΕΙΜΕΝΟ (ΚΙΤ) |
2 |
| 25 |
07000-15135 |
O-RING, Back-UP (KIT) |
1 |
| 26 |
04260-00635 |
ΜΠΟΛ, ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ |
12 |
| 27 |
707-71-91270 |
Καπάκι |
1 |
| 28 |
206-63-63370 |
Σωλήνας |
1 |
| 29 |
20D-62-17860 |
Αγκώνας |
1 |
| 30 |
07372-21060 |
ΜΠΟΛΤ, (ΓΙΑ ΩΡΕΣ ΔΕΝΤΡΟΥ) |
2 |
| 31 |
07372-21045 |
ΜΠΟΛΤ, (ΜΠΟΥΡΟΦΟΡΟΣ ΔΕΝΤΡΟΥ) |
2 |
| 32 |
01643-51032 |
ΠΛΥΝΤΗΡΙΟ, (ΧΩΡΙΣ ΕΚΤΑΚΤΟ ΤΙΜΟΝΙ) |
4 |
| 33 |
07000-13030 |
O-RING, BOOM (ΓΙΑ 50 ΠΟΔΙΑ ΜΠΡΟΣΤΑ) |
1 |
| 34 |
01010-51080 |
BOLT, (ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ) |
4 |
| 35 |
01643-31032 |
ΠΛΥΝΤΗΡΙΟ, (ΜΕ ΑΥΤΟΜΑΤΟ ΤΙΜΟΝΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ) |
4 |
| 36 |
07000-13035 |
O-RING, ΑΝΩ ΘΥΡΕΣ ΕΙΣΟΔΟΥ ΚΑΙ ΕΞΟΔΟΥ ΨΥΚΤΗΡΑ |
1 |
| 37 |
707-88-95401 |
Υποστήριγμα |
1 |
| 38 |
707-88-95380 |
ΖΩΝΗ |
1 |
| 39 |
01010-51035 |
BOLT,(ΓΙΑ ΓΡΗΓΟΡΗ ΑΛΛΑΓΗ) (MITSUBISHI) |
2 |
| 40 |
01643-51032 |
ΠΛΥΝΤΗΡΙΟ, (ΧΩΡΙΣ ΕΚΤΑΚΤΟ ΤΙΜΟΝΙ) |
2 |
| 41 |
707-88-11560 |
Πλάκα |
1 |
| 42 |
07283-22738 |
ΚΛΙΠ, ΚΑΘΙΣΜΑ |
2 |
| 43 |
01599-01011 |
ΠΑΞΙΔΙ, (ΜΕ ΚΑΤΩ ΚΑΘΡΕΦΤΗ) |
4 |
| 44 |
01643-31032 |
ΠΛΥΝΤΗΡΙΟ, (ΜΕ ΑΥΤΟΜΑΤΟ ΤΙΜΟΝΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ) |
4 |
|
---- |
====================== |
|
| Στοιχείο προδιαγραφών |
Δεδομένα |
| Διάμετρος οπής |
120 mm |
| Διάμετρος ράβδου εμβόλου |
78 χιλιοστά |
| Εγκεφαλικό Επεισόδιο |
1300 χλστ |
| Ονομαστική πίεση εργασίας |
31,4 MPa |
| Εργοστασιακή πίεση δοκιμής |
47,1 MPa (1,5 φορές την ονομαστική πίεση εργασίας) |
| Υλικό βαρελιού |
Κραματοποιημένος χάλυβας χωρίς ραφή υψηλής αντοχής με εσωτερική λείανση ακριβείας |
| Ράβδος εμβόλου |
Θερμικά επεξεργασμένος χάλυβας 40CrMo, σκληρή επιχρωμίωση 28~32μm, HRC68–72, εξαιρετική αντοχή στη φθορά & απόδοση κατά της κάμψης |
| Ταίριασμα κιτ σφραγίδων PN |
206-63-X2120K |
| Θερμοκρασία εργασίας |
-25℃ ~ +85℃ |
| Χαρακτηριστικό δομής |
Διπλοί ενισχυμένοι ωτοασπίδες με σβησμένους χάλκινους δακτυλίους φθοράς, ενσωματωμένη συσκευή απομόνωσης για αποδυνάμωση της κρούσης κατά την παλινδρομική κίνηση |
3. Πλεονεκτήματα προϊόντος
- Συμβατότητα διπλού μοντέλου
Ένας κύλινδρος ταιριάζει τόσο με PC220-5 τυπικής διαδρομής όσο και PC220LC-5 μεγάλης διαδρομής. Όλα τα μεγέθη συναρμολόγησης, η απόσταση ωτίδων και οι θέσεις θυρών λαδιού ταιριάζουν πλήρως με τον αρχικό κύλινδρο PN 206-63-X2120, που συνδέει απρόσκοπτα βραχίονες και υδραυλικούς αγωγούς για να εγγυάται σταθερή συνεχή λειτουργία μεσαίου βαρέως φορτίου.
- Ενισχυμένη Δομή Μεσαίας-Βαριάς Κατασκευής
Ο παχυνμένος σωλήνας κυλίνδρου και τα ωτία σύνδεσης είναι βελτιστοποιημένα για σκληρές συνθήκες εργασίας στο λατομείο και την κατασκευή, αντιστέκονται σε μακροχρόνια κυκλικά φορτία και τυχαία σύγκρουση βράχου για να παρατείνουν σημαντικά τη διάρκεια ζωής.
- Αυστηρή επιθεώρηση πριν από την παράδοση πολλαπλών γύρων
Κάθε έτοιμος κύλινδρος υποβάλλεται σε επαναλαμβανόμενη δοκιμή παλινδρομικού κύκλου πλήρους διαδρομής και ανίχνευση στεγανής διαρροής υψηλής πίεσης, εξαλείφοντας πλήρως τους κρυμμένους εσωτερικούς και εξωτερικούς κινδύνους διαρροής λαδιού.
- Εξαιρετική απόδοση κόστους
Επιτυγχάνει την ίδια σταθερότητα και διάρκεια ζωής με τα γνήσια ανταλλακτικά Komatsu OEM, μειώνοντας αποτελεσματικά το επαναλαμβανόμενο κόστος προμήθειας για συνεργεία επισκευής, στόλους ενοικίασης εξοπλισμού και παγκόσμιους χονδρεμπόρους ανταλλακτικών.
- Ευέλικτη Παγκόσμια Υποστήριξη Logistics
Τα προϊόντα που βρίσκονται σε απόθεμα μπορούν να αποσταλούν εντός 3 εργάσιμων ημερών. Αεροπορικές μεταφορές για επείγουσες παραγγελίες βλάβης. θαλάσσιες μεταφορές για χονδρικές αποστολές χαμηλού κόστους σε αγορές της Αφρικής, της Νοτιοανατολικής Ασίας και της Μέσης Ανατολής.
4. Εντολή προμηθευτή
Το εργοστάσιό μας έχει πάνω από 10 χρόνια ώριμη εμπειρία στην Ε&Α και στην κατασκευή υδραυλικών κυλίνδρων για τους κλασικούς εκσκαφείς της σειράς Komatsu PC, συμπεριλαμβανομένων των PC220-5 / PC220LC-5. Παρέχουμε πλήρη συγκροτήματα κυλίνδρων βραχίονα, βραχίονα και κάδο με ώριμη τεχνολογία σφυρηλάτησης, λείανσης και θερμικής επεξεργασίας, καθώς και αυστηρό ποιοτικό έλεγχο πλήρους διεργασίας. Οι υδραυλικοί κύλινδροι δευτερογενούς αγοράς μας εξάγονται σε όλο τον κόσμο όλο το χρόνο, κερδίζοντας μακροπρόθεσμη εμπιστοσύνη και σταθερά θετικά σχόλια από τους παγκόσμιους αντιπροσώπους ανταλλακτικών μηχανημάτων.
5. FAQ
Ε1: Μπορεί αυτός ο κύλινδρος βραχίονα να χωρέσει εκσκαφείς Komatsu PC220-6 ή PC200-5;
Α: Όχι. Διαφορετικές γενιές εκσκαφέων Komatsu υιοθετούν αποκλειστικούς αριθμούς ανταλλακτικών και μοναδικές δομικές διαστάσεις χωρίς δυνατότητα εναλλαγής. Επιβεβαιώστε το πλήρες μοντέλο του μηχανήματος πριν την παραγγελία.
Ε2: Η τυπική συσκευασία περιλαμβάνει το αντίστοιχο κιτ επισκευής σφραγίδων;
Α: Το κιτ επισκευής σφραγίδων δεν περιλαμβάνεται στην τυπική παράδοση. Μπορείτε να αγοράσετε ξεχωριστά το ειδικό κιτ σφραγίδων στήριξης και θα προσφέρουμε μια ανταγωνιστική προσφορά συνδυασμένης παραγγελίας.
Ε3: Πώς συσκευάζεται ο κύλινδρος για θαλάσσια μεταφορά μεγάλων αποστάσεων;

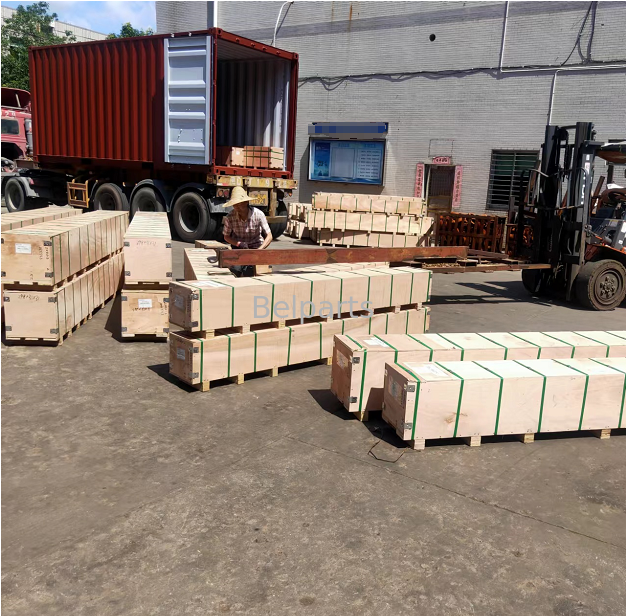

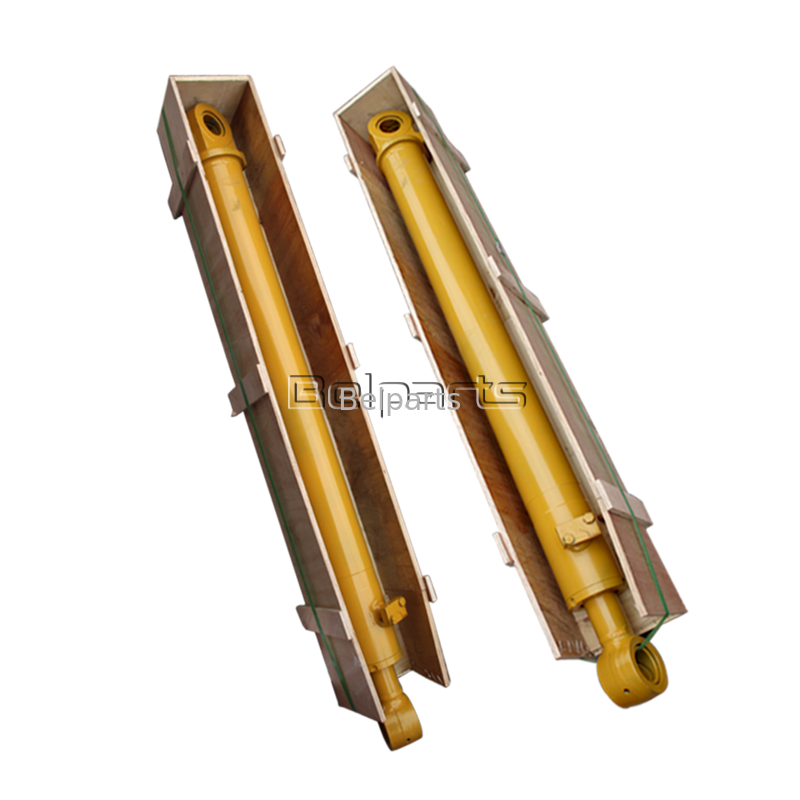

Α: Αντισκωριακό λάδι γεμάτο στην εσωτερική κοιλότητα του κυλίνδρου, αντισκωριακό γράσο ομοιόμορφα επικαλυμμένο στην επιφάνεια της ράβδου εμβόλου. Ολόκληρος ο κύλινδρος είναι τυλιγμένος με παχιά αδιάβροχη μεμβράνη PE και συσκευασμένος σε ενισχυμένες θήκες από κόντρα πλακέ εξαγωγής για την αποφυγή γρατσουνιών, σύγκρουσης και ζημιάς από την υγρασία κατά τη μακρινή θαλάσσια μεταφορά.
Ε4: Υπάρχουν κλιμακωτές εκπτώσεις όγκου όταν αγοράζετε ένα πλήρες σετ κυλίνδρων μπούμα + βραχίονα + κάδο;
Α: Ναι. Οι παραγγελίες πλήρων σετ κυλίνδρων συσκευής εργασίας απολαμβάνουν εκπτώσεις διαβαθμισμένης ποσότητας. Η ενοποιημένη υπηρεσία αποστολής εμπορευματοκιβωτίων FCL είναι διαθέσιμη για τη μείωση των συνολικών δαπανών εφοδιαστικής.
Ε5: Ποια τεχνική υποστήριξη μετά την πώληση εάν συμβεί διαρροή λαδιού εντός της περιόδου εγγύησης 12 μηνών;
Α: Παρέχετε σαφείς φωτογραφίες της θέσης διαρροής συν τον αριθμό σειράς του εκσκαφέα σας. Θα κανονίσουμε αμέσως δωρεάν αντικατάσταση σφραγίδων και επαγγελματική καθοδήγηση απομακρυσμένης αντιμετώπισης προβλημάτων.
